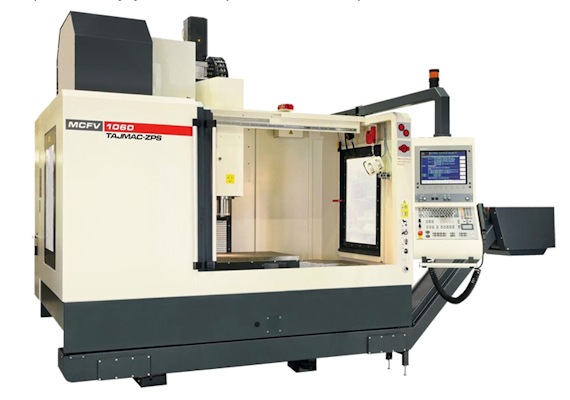

Vertikální obráběcí centrum TAJMAC MCFV 1060

Vertikální obráběcí centrum TAJMAC MCFV 1060 je vysoce produktivní stroj pro komplexní třískové obrábění. Je tvořeno dvěma stacionárními odlitky – spodní pracovní stůl, jehož horní plocha slouží pro upnutí obrobku, se pohybuje v podélném směru (osa x) po vedení na křížovém suportu. Ten vykonává pohyb po vedení na základně v příčném směru (osa y) a vřeteník se pohybuje ve vertikálním směru (osa Z) po vedení na stojanu. Všechny pohyby stroje jsou vykonávány díky lineárnímu vedení s valivými elementy. Jejich dimenze a umístění dovoluje vysoké zatížení stolu, suportu a vřeteníku při zachování přesnosti rozměrů a kvality obrobku i při přerušovaném řezu a také dlouhou životnost stroje. CNC řídicí systém umožňuje obrábění i prostorově složitých tvarů, kdy je nástroj veden dráhou, vzniklou jako výstup z 3D CAM programu. Maximální zatížení stolu je 1350 kg. Široké uplatnění stroje je umožněno použitím bohatého příslušenství.

Popis parametrů	hodnoty
Pojezdy v osách x/y/z	1016/610/760 mm
Vzdálenost vřetena	150 - 910 mm
Zatížení stolu	1350 kg
Rozsah otáček	8000 ot./min.

CNC frézka DMC 1035 V ecoline

Frézka DMC 1035 V ecoline se prezentuje jako stroj, který hned upoutá vzhledem, působivou funkčností a optimálním výkonem.
Technickými výkonovými charakteristikami jsou dynamické pohony os, rychloposuvy 30m/min ve všech osách a sestava vřetena, která je unikátní v této třídě strojů.
Frézka je určena hlavně pro vrtací operace malými nástroji, kde plně dokáže uplatnit svou sílu a díky vysokým rychlostem obrábění (8000 ot./min) zaručuje optimální výsledky, co se týče kvality obrobeného povrchu.
DMC 1035 V ecoline se vyznačuje flexibilitou, která hraje hlavní roli při dosahování vysoké výrobnosti. Ve výbavě má nástrojový zásobník 20 míst, rychlou výměnu nástroje zajišťuje dvojité výměnné rameno. Také obráběcí schopnost stroje je veliká. Dráhy jednotlivých os jsou dostatečně dlouhé: 1 035 mm osa X, 560 mm osa Y a 510 mm osa Z, nosnost stolu je 1 000 kg.
Úroveň výkonu je také dána nabízeným modelem 3D řízení SIEMENS 840D solutionline se softwarem ShopMill.

Popis parametrů	hodnoty
Pojezdy v osách x/y/z	1035/560/510 mm
Max. délka nástroje	300 mm
Zatížení stolu	1000 kg
Rozsah otáček	8000/12000 ot./min.

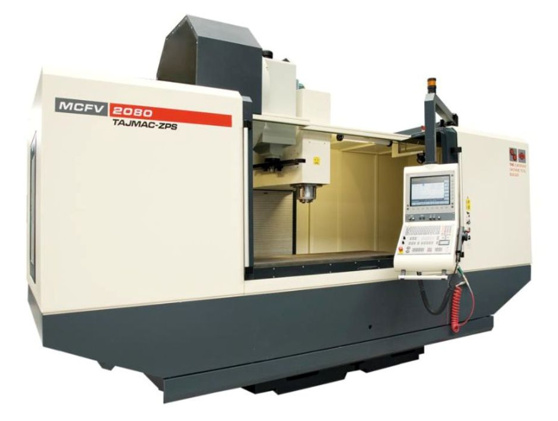

Vertikální obráběcí centrum TAJMAC MCFV 2080

Pracovní stůl, jehož horní plocha slouží pro upnutí obrobku, se pohybuje v podélném směru (osa X) po vedení na křížovém suportu. Křížový suport se pohybuje po vedení na základně v příčném směru (osa Y). Vřeteník se pohybuje ve vertikálním směru (osa Z) po vedení na stojanu. Všechny pohyby stroje jsou realizovány prostřednictvím lineárního vedení s valivými elementy. Jejich dimenze a umístění dovoluje vysoké zatížení stolu, suportu a vřeteníku při zachování vysoké přesnosti rozměrů a kvality obrobku i při přerušovaném řezu. Toto konstrukční řešení také zajišťuje vysokou životnost stroje. Odměřování polohy v osách X, Y, Z je prováděno přímo inkrementálními lineárními odměřovacími jednotkami. Stroj je vybaven elektronickou kompenzací teplotních dilatací. Funkce stroje jsou řízeny CNC řídicím systémem, který umožňuje obrábění i prostorově složitých tvarů, kdy nástroj sleduje dráhu vzniklou jako výstup z 3D CAD programu. Maximální zatížení stolu je 3000 kg.

Popis parametrů	hodnoty
Pojezdy v osách x/y/z	2080/810/810 mm
Vzdálenost vřetena	110 - 950 mm
Zatížení stolu	3000 kg
Rozsah otáček	8000 ot./min.
